時間序列數據分析在工業，能源，醫療，交通，金融，零售等多個領域都有廣泛應用。其中時間序列數據分類是分析時序數據(ju)的常(chang)見任(ren)務之一。本文(wen)將(jiang)通(tong)過一個具(ju)體的案例，介(jie)紹 Intel 團隊如何使用 TDengine 作(zuo)為基(ji)礎軟件存儲(chu)實驗數據(ju)，并通(tong)過 TDengine 高效的查詢(xun)能力(li)在(zai) OpenVINO 部(bu)署深度學習模型，最終(zhong)在(zai) AIxBoard 開發板上實時運行分類任(ren)務。
模型簡介
近(jin)年來機器學習(xi)和深度(du)學習(xi)在(zai)時序數據分(fen)類任務(wu)中(zhong)取(qu)得了(le)顯(xian)著進(jin)展，HIVE-COTE 和 InceptionTime 模型都取(qu)得了(le)不錯的成(cheng)果(guo)。相比(bi)基(ji)于 Nearest Neighbor 和 DTW 算法的 HIVE-COTE 模型，基(ji)于一維卷積 (Conv1D) 的 InceptionTime 模型成(cheng)果(guo)更為顯(xian)著，其在(zai)極(ji)大降(jiang)低計算復雜度(du)的基(ji)礎(chu)上，還達到了(le)與 HIVE-COTE 相當的分(fen)類精度(du)。
如下圖所示，Inception 模(mo)塊是 InceptionTime 模(mo)型(xing)的基本(ben)組成(cheng)模(mo)塊，由(you)多個一(yi)維卷積 (Conv1D) 操作(zuo)堆疊，并于殘差連接(jie)而成(cheng)。

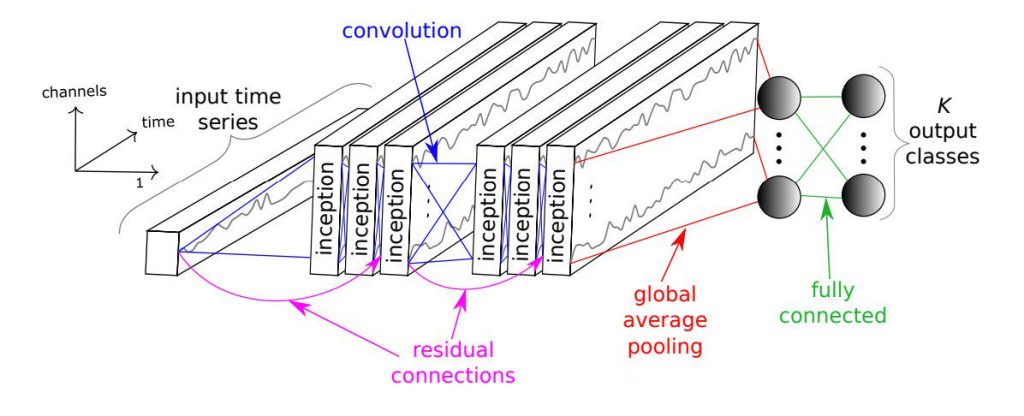

完(wan)整的 InceptionTime 模型由多個 Inception 模塊連接(jie)而成。
關于 InceptionTime 的更多細節請參考(kao)論文：。
數據集
本文采用的數據集來自 ，由 128 個時間序列分類任務組成。其中的 Wafer 數據集包含 1000 條訓練數據和和 6164 條測試數據，每條數據均包含標簽值和長度 152 的時間序列數據。數據通過程序提前寫入到 TDengine 中。
這里描(miao)述(shu)的時(shi)序(xu)數(shu)(shu)據(ju)是(shi)晶片(pian)生成(cheng)過(guo)程中同一個(ge)工具(ju)通過(guo)單個(ge)傳感器(qi)記錄(lu)的時(shi)間序(xu)列數(shu)(shu)據(ju)。下圖展示了正常(chang) (class 1) 和異常(chang) (class 0) 兩種(zhong)標簽對應的時(shi)序(xu)數(shu)(shu)據(ju)示例。
不難看(kan)出(chu)，這是一(yi)個標準的監督(du)學習分(fen)類任務。我(wo)們(men)希望找到(dao)一(yi)個模(mo)(mo)型，在每輸入長度(du) 152 的時(shi)序(xu)數(shu)(shu)據(ju)時(shi)，模(mo)(mo)型輸出(chu) 0 或 1，以此判斷輸入時(shi)序(xu)數(shu)(shu)據(ju)對(dui)應的晶片在生成過程是否存在異常。
模型訓練
本文中(zhong)我們(men)將使用 Wafer 數據(ju)集訓(xun)(xun)練一(yi)個 InceptionTime 模型(xing)。訓(xun)(xun)練得到的模型(xing)可以根據(ju)晶(jing)片生(sheng)產(chan)過程中(zhong)傳感(gan)器記錄的時(shi)序數據(ju)，判(pan)斷某個晶(jing)片的生(sheng)產(chan)過程是否存在異常。
InceptionTime 的作者開源了基于 tensorflow.keras 的實現，本文的模型代碼基于 InceptionTime 開源版本并集成 TDengine 支持 。
首(shou)先加(jia)載(zai) Python 庫(ku)。
from os import path
import numpy as np
from sklearn import preprocessing
from tensorflow import keras
from tensorflow.keras.layers import (
Activation, Add, BatchNormalization, Concatenate,
Conv1D, Dense, Input, GlobalAveragePooling1D, MaxPool1D
)
from sqlalchemy import create_engine, text然后(hou)使用 TDengine 的 SQLAlchemy 驅動加(jia)載 Wafer 數(shu)據集并進行預處理。
def readucr(conn, dbName, tableName):
data = pd.read_sql(
text(
"select * from " + dbName + "." + tableName
),
conn,
)
y = data[:, 0]
x = data[:, 1:]
return x, y
def load_data(db):
engine = create_engine("taos://root:taosdata@localhost:6030/" + db)
try:
conn = engine.connect()
except Exception as e:
print(e)
exit(1)
if conn is not None:
print("Connected to the TDengine ...")
else:
print("Failed to connect to taos")
exit(1)
x_train, y_train = readucr(conn, db + '_TRAIN.tsv')
x_test, y_test = readucr(conn, db + '_TEST.tsv')
n_classes = len(np.unique(y_train))
enc = preprocessing.OneHotEncoder()
y = np.concatenate((y_train, y_test), axis=0).reshape(-1,1)
enc.fit(y)
y_tr = enc.transform(y_train.reshape(-1,1)).toarray()
y_te = enc.transform(y_test.reshape(-1,1)).toarray()
x_tr, x_te = map(lambda x: x.reshape(x.shape[0], x.shape[1], 1), [x_train, x_test])
return x_tr, y_tr, x_te, y_te, n_classes
x_tr, y_tr, x_te, y_te, n_classes = load_data('Wafer')再(zai)使用 tensorflow.keras 實現 IncetionTime，并(bing)創建模型。
def inception_module(input_tensor, filters, kernel_size, bottleneck_size,
activation='relu', use_bottleneck=True):
if use_bottleneck and int(input_tensor.shape[-1]) > 1:
input_inception = Conv1D(filters=bottleneck_size, kernel_size=1, padding='same',
activation=activation, use_bias=False)(input_tensor)
else:
input_inception = input_tensor
kernel_size_s = [kernel_size // (2 ** i) for i in range(3)] # [40, 20, 10]
conv_list = []
for i in range(len(kernel_size_s)):
conv = Conv1D(filters=filters, kernel_size=kernel_size_s[i],
strides=1, padding='same', activation=activation,
use_bias=False)(input_inception)
conv_list.append(conv)
max_pool = MaxPool1D(pool_size=3, strides=1, padding='same')(input_tensor)
conv_6 = Conv1D(filters=filters, kernel_size=1, padding='same',
activation=activation, use_bias=False)(max_pool)
conv_list.append(conv_6)
x = Concatenate(axis=2)(conv_list)
x = BatchNormalization()(x)
x = Activation(activation='relu')(x)
return x
def shortcut_layer(input_tensor, output_tensor):
y = Conv1D(filters=int(output_tensor.shape[-1]), kernel_size=1,
padding='same', use_bias=False)(input_tensor)
y = BatchNormalization()(y)
x = Add()([y, output_tensor])
x = Activation(activation='relu')(x)
return x
def build_model(input_shape, n_classes, depth=6,
filters=32, kernel_size=40, bottleneck_size=32,
use_residual=True):
input_layer = Input(input_shape)
x = input_layer
input_res = input_layer
for d in range(depth):
x = inception_module(x, filters, kernel_size, bottleneck_size)
if use_residual and d % 3 == 2:
x = shortcut_layer(input_res, x)
input_res = x
gap_layer = GlobalAveragePooling1D()(x)
output_layer = Dense(n_classes, activation="softmax")(gap_layer)
model = keras.Model(input_layer, output_layer)
return model
model = build_model(x_tr.shape[1:], n_classes)
model.compile(
optimizer='adam',
loss='categorical_crossentropy',
metrics=['accuracy']
)訓練模型：
ckpt_path = path.sep.join(['.', 'models', 'inception_wafer.h5'])
callbacks = [
keras.callbacks.ReduceLROnPlateau(
monitor='val_loss', factor=0.5, patience=20, min_lr=0.0001
),
keras.callbacks.EarlyStopping(monitor='val_loss', patience=20, verbose=1),
keras.callbacks.ModelCheckpoint(
filepath=ckpt_path, monitor='val_loss', save_best_only=True
)
]
batch_size = 32
epochs = 500
history = model.fit(x_tr, y_tr, batch_size, epochs, verbose='auto', shuffle=True, validation_split=0.2, callbacks=callbacks)簡單顯示一下(xia)訓練過程：
metric = 'accuracy'
plt.figure(figsize=(10, 5))
plt.plot(history.history[metric])
plt.plot(history.history['val_'+metric])
plt.title("model " + metric)
plt.ylabel(metric, fontsize='large')
plt.xlabel('epoch', fontsize='large')
plt.legend(["train", "val"], loc="best")
plt.show()
plt.close()
使用(yong)測試數據驗證(zheng)模型的推理(li)精度。
classifier = keras.models.load_model(ckpt_path)
test_loss, test_acc = classifier.evaluate(x_te, y_te)
print("Test accuracy: ", test_acc)
print("Test loss: ", test_loss)193/193 [==============================] - 2s 11ms/step - loss: 0.0142 - accuracy: 0.9958
Test accuracy: 0.9957819581031799
Test loss: 0.014155667275190353我們的模型在 Wafer 測試數據上取得了 99.58% 的精度。
模型轉換
為了達成使用(yong) OpenVINO Runtime 進(jin)行推理(li)計(ji)算的目的，我們(men)需要將 tensorflow 模型轉換為 OpenVINO IR 格式。
from pathlib import Path
from openvino.tools import mo
from tensorflow import keras
model = keras.models.load_model('models/inception_wafer.h5')
model_path = Path('models/inception.0_float')
model.save(model_path)
model_dir = Path("ov")
model_dir.mkdir(exist_ok=True)
ir_path = Path("ov/inception.xml")
input_shape = [1, 152, 1]
if not ir_path.exists():
print("Exporting TensorFlow model to IR...")
ov_model = mo.convert_model(saved_model_dir=model_path, input_shape=input_shape, compress_to_fp16=True)
serialize(ov_model, ir_path)
else:
print(f"IR model {ir_path} already exists.")轉換完(wan)成后，生成的 IR 格式模型被存儲為(wei)模型定義文件 inception.xml 和二進制文件 inception.bin。
模型部署
接(jie)下來我(wo)們在 AIxBoard 開發板(ban)上(shang)部(bu)署剛剛訓練的 IncetpionTime 模(mo)型。首(shou)先將 inception.bin、inception.xml 和 Wafer_TEST.tsv 幾個文件復制(zhi)到(dao) AIxBoard 板(ban)上(shang)。
加(jia)載 Python 庫。
from pathlib import Path
import numpy as np
from openvino.runtime import Core, serialize使用 OpenVINO 運行(xing) Inception 模型。
ir_path = Path("inception.xml")
core = Core()
model = core.read_model(ir_path)import ipywidgets as widgets
device = widgets.Dropdown(
options=core.available_devices + ["AUTO"],
value='AUTO',
description='Device:',
disabled=False
)
devicedef readucr(filename, delimiter='\t'):
data = np.loadtxt(filename, delimiter=delimiter)
y = data[:, 0]
x = data[:, 1:]
y[y==-1] = 0
return np.expand_dims(x, axis=2), y
X, y = readucr('Wafer_TEST.tsv')
compiled_model = core.compile_model(model, device_name=device.value)
input_key = compiled_model.input(0)
output_key = compiled_model.output(0)
network_input_shape = input_key.shape
counter = 0
for idx, i in enumerate(X):
i = np.expand_dims(i, axis=0)
r = compiled_model(i)[output_key]
counter += 1 if r.argmax() == y[idx] else 0
print('{:.6f}'.format(counter/len(y)))0.995782使用OpenVINO推理的精度跟tensorflow模型推理精度一致，同樣達到了99.58%。我們在模型轉換(huan)時(shi)將原模型數據格式壓縮為 FP16，這一操(cao)作并沒有導致精度下降。
性能測試
使(shi)用 OpenVINO 自帶(dai)的 benchmark 工(gong)具可以輕松地在 AIxBoard 上進行性(xing)能測試。
benchmark_app -m inception.xml -hint latency -d CPU[ INFO ] First inference took 8.59 ms
[Step 11/11] Dumping statistics report
[ INFO ] Execution Devices:['CPU']
[ INFO ] Count: 8683 iterations
[ INFO ] Duration: 60012.27 ms
[ INFO ] Latency:
[ INFO ] Median: 6.44 ms
[ INFO ] Average: 6.81 ms
[ INFO ] Min: 6.34 ms
[ INFO ] Max: 37.13 ms
[ INFO ] Throughput: 144.69 FPSbenchmark_app -m inception.xml -hint latency -d GPU[ INFO ] First inference took 10.58 ms
[Step 11/11] Dumping statistics report
[ INFO ] Execution Devices:['GPU.0']
[ INFO ] Count: 7151 iterations
[ INFO ] Duration: 60026.34 ms
[ INFO ] Latency:
[ INFO ] Median: 7.50 ms
[ INFO ] Average: 8.23 ms
[ INFO ] Min: 7.04 ms
[ INFO ] Max: 21.78 ms
[ INFO ] Throughput: 119.13 FPS從上面結果可以看出，使用AIxBoard的CPU運行InceptionTime模型推理，平均時長為6.81ms。使用集成 GPU 推(tui)理，平均(jun)時長為 8.23ms。
總結
本文介紹(shao)了(le)如何利(li)(li)用(yong) TDengine 支持時(shi)間(jian)序(xu)列數(shu)據的(de)底層存儲，以及如何通過分(fen)類(lei)模型(xing) InceptionTime 在 UCR 時(shi)序(xu)數(shu)據集的(de) Wafer 分(fen)類(lei)任務上進行訓練(lian)。最后(hou)，我們(men)使(shi)用(yong) OpenVINO 將(jiang)該(gai)模型(xing)部署在 AIxBoard 開發板上，實(shi)(shi)現了(le)高效的(de)實(shi)(shi)時(shi)時(shi)序(xu)數(shu)據分(fen)類(lei)任務。希(xi)望本文的(de)內容能(neng)夠幫(bang)助大家(jia)在項目中利(li)(li)用(yong) TDengine、OpenVINO 和 AIxBoard 來解決更多的(de)時(shi)間(jian)序(xu)列分(fen)析問題。
